小スペースでも施工できる「エコ」な回転杭
特徴
- 先端開放型の羽根付鋼管杭で高い貫入性を有する無排土。
- コンパクトな機械で狭小地でも施工可能で、施工トルクによる確実な打止め管理できます。
施工
施工能率（目安）
50m／日
※施工条件や重機、地盤により異なる場合があります。
適応施工長
| 適応先端地盤 | 適応施工長 |
|---|---|
| 砂質地盤 | 55.2mかつ杭径の130倍以下 |
| 礫質地盤 |
支持力早見表
| 鋼管外径［Dp］ | 139.8
(mm) |
165.2
(mm) |
190.7
(mm) |
216.3
(mm) |
267.4
(mm) |
||
|---|---|---|---|---|---|---|---|
| NSエコパイル®︎
2.0倍径
(押込み方法) |
羽根外径［Dw］ | - | 330 | 381 | 432 | 534 | |
| 羽根材規格 | - | SS400 | SS400 | SS400 | SS400 | ||
| 杭の中心間隔 | - | 500以上 | 580以上 | 650以上 | 810以上 | ||
| 長期許容
鉛直支持力
(周囲摩擦除)
［kN］ |
N=15 | - | 53 | 71 | 91 | 140 | |
| N=20 | - | 71 | 95 | 122 | 186 | ||
| N=30 | - | 106 | 142 | 183 | 280 | ||
| N=40 | - | 142 | 190 | 244 | 373 | ||
| N=50 | - | 178 | 237 | 305 | 466 | ||
| N=60 | - | 213 | 285 | 366 | 560 | ||
| 鋼管外径［Dp］ | 318.5 (mm) |
355.6 (mm) |
406.4 (mm) |
508.0 (mm) |
609.6*2 (mm) |
400-700 (mm) |
||
|---|---|---|---|---|---|---|---|---|
| NSエコパイル®︎ 2.0倍径 (押込み方法) |
羽根外径［Dw］ | 637 | 711 | 800*1 | 1000*1 | 1200*1 | 2.0Dp | |
| 羽根材規格 | SCW480 | SCW480 | SCW480 | SCW480 | SM490 | SCW480/SM490 | ||
| 杭の中心間隔 | 960以上 | 1070以上 | 1210以上 | 1510以上 | 1810以上 | Dp+Dw以上 | ||
| 長期許容
鉛直支持力
(周囲摩擦除) ［kN］ |
N=15 | 199 | 248 | 316 | 494 | 711 | 別途、支持力
計算による |
|
| N=20 | 265 | 330 | 421 | 658 | 948 | |||
| N=30 | 398 | 496 | 632 | 988 | 1422 | |||
| N=40 | 531 | 661 | 843 | 1317 | 1897 | |||
| N=50 | 663 | 827 | 1053 | 1646 | 2371 | |||
| N=60 | 796 | 992 | 1264 | 1976 | 2845 | |||
＊1：羽根径比 約1.97倍
＊2：羽根部は受注生産対応
＊3：特殊仕様となりますので、別途ご相談ください
＊4：下杭も厚肉部材鋼管を使用する必要があります。
＊5：羽根径比 約2.46倍
| 鋼管外径［Dp］ | 139.8
(mm) |
165.2
(mm) |
190.7
(mm) |
216.3
(mm) |
267.4
(mm) |
||
|---|---|---|---|---|---|---|---|
| NSエコパイル®︎
2.5倍径
(押込み方法) |
羽根外径［Dw］ | 350 | 413 | 476 | 540 | 668 | |
| 羽根材規格 | SS400 | SS400 | SS490 | SS490 | SS490 | ||
| 杭の中心間隔 | 490以上 | 580以上 | 670以上 | 760以上 | 940以上 | ||
| 長期許容
鉛直支持力
（周囲摩擦除）
［kN］ |
N=15 | 55 | 77 | 103 | 132 | 203 | |
| N=20 | 74 | 103 | 137 | 177 | 271 | ||
| N=30 | 111 | 155 | 206 | 265 | 406 | ||
| N=40 | - | 207 | 275 | 354 | 542 | ||
| N=50 | - | 258 | 344 | 442 | 677 | ||
| N=60 | - | 310 | 413 | 531 | 813 *3､4 |
||
| 鋼管外径［Dp］ | 318.5 (mm) |
355.6 (mm) |
406.4 (mm) |
508.0 (mm) |
609.6*1 (mm) |
400-700 (mm) |
||
|---|---|---|---|---|---|---|---|---|
| NSエコパイル®︎ 2.0倍径 (押込み方法) |
羽根外径［Dw］ | 796 | 889 | 1000*5 | 1250*5 | 1500*5 | 2.5Dp | |
| 羽根材規格 | SCW480 | SCW480 | SCW480 | SCW480 | SM490 | SCW480/SM490 | ||
| 杭の中心間隔 | 1120以上 | 1250以上 | 1410以上 | 1760以上 | 2110以上 | Dp+Dw以上 | ||
| 長期許容
鉛直支持力
(周囲摩擦除) ［kN］ |
N=15 | 288 | 360 | 457 | 714 | 1029 | 別途、支持力
計算による |
|
| N=20 | 384 | 480 | 610 | 953 | 1372 | |||
| N=30 | 577 | 720 | 915 | 1429 | 2059 | |||
| N=40 | 769 | 960 | 1200 | 1906 | 2745 *3､4 |
|||
| N=50 | 962 | 1200 | 1525 | 2383 | 3431 *3､4 |
|||
| N=60 | 1154 | 1440 | 1830 | 2859 *4 |
4118 *3､4 |
|||
＊1：羽根径比 約1.97倍
＊2：羽根部は受注生産対応
＊3：特殊仕様となりますので、別途ご相談ください
＊4：下杭も厚肉部材鋼管を使用する必要があります。
＊5：羽根径比 約2.46倍
ダウンロード資料
カタログダウンロード
認定書ダウンロード
| 先端地盤種別 | ||
|---|---|---|
| 砂質土・礫質土 | ||
| 認定書 | 建設省東住指発 第238号 | |
| 引抜き評定書
(全先端地盤共通) |
評定CBL FP004-06号 | GBRC 性能証明 第16−32号 |
※二つの評定は杭径・杭長等の適用範囲が異なります。
施工法
先端に螺旋状の羽根を溶接した先端開放型の鋼管杭を、全旋回機等で回転させることで地盤を掘削し、圧入していく工法。施工トルクにより支持層への到達を全数の杭について確認し、原則として支持層への根入れを杭径（1Dp）以上確保する。水・セメントを使用せず、掘削残土が発生しない。
施工順序

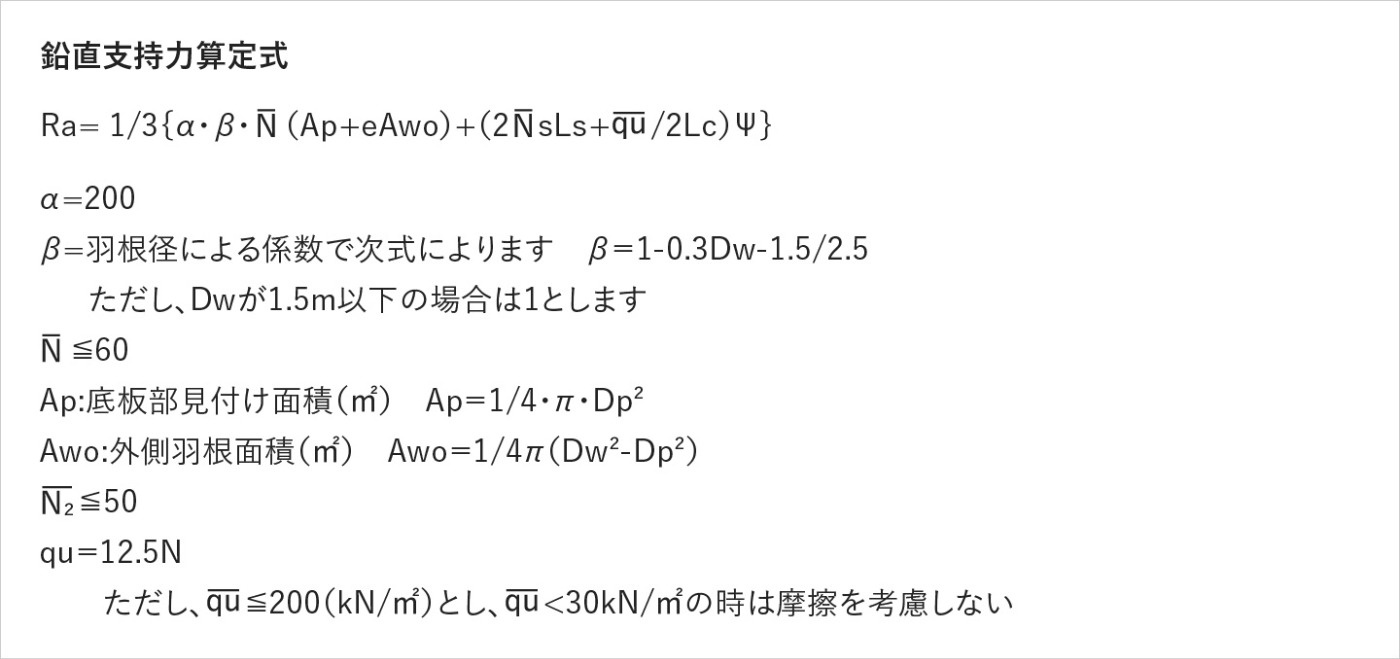

支持力算定式
